遅動ソレノイド

PAT.P


　従来のソレノイドは、プランジャの動作スピードが一定であり、遅動させることが不可能であったが、今回、当社が開発した遅動ソレノイドは、目的に合わせて、任意にスピードを変えることができます。


■　特長
  1. 遅動の為、通常のソレノイドの様な吸着時の衝撃音が少ない。
  2. スピードの調整は、取付後も任意にできる。
  3. 構造が画一的なため、故障が少ない。

■　作動方式

　方式１
プランジャー吸引時――遅く作動
プランジャー復帰時――早く作動
　　　　　　（アクチエーターによる復帰）
　
　方式２
プランジャー吸引時――早く作動
プランジャー復帰時――遅く作動
　　　　　　（アクチエーターによる復帰）

■　制御方法

  1. 設定スピードを一定に保つ為には、定電流制御が必要です。
  2. 定電圧制御の場合、通電によりコイルの抵抗が高くなり、吸引力、スピードが落ちたり、動作が停止することがあります。
  3. 但し、スピードの速さがバラツイても良いときは、定電圧制御でもかまいません。

■　使用上の注意

  1. プランジャーとプランジャーガイドパイプの間に隙間がわずかしか有りませんので、プランジャーの取扱には十分注意し「ダコン・キズ」等つけないで下さい。。
  2. プランジャーガイドパイプ内に「切粉、ゴミ」等、入らない様にして下さい。
  3. 粉塵等の多い場所や、湿度の高い場所での使用は避けて下さい。動作不良を起こしたり寿命に影響いたします。

■　用途

  • 毀れやすい物の保持用アーム。
  • ロボットの指。
  • スローな動作の必要なワークの据置と除去。
  • 遊戯機の遅延動作。
  • 従来のギヤ比による遅延機構より、速度の調整が可能で、小型であり、取扱が容易で安価である。

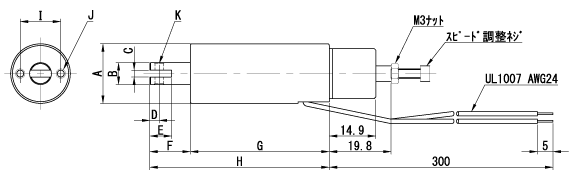

■　寸法図

※記入された寸法は６機種共同寸法です。他は表をご覧ください。

■　寸法表

機種名 A B C D E F G H I J K
　SSSC-0716-701 φ19.1 φ7 2.2 3 7 13 44.5 57.5 13 M3×0.5
深さ3		 φ2.6
　SSSC-081-701 φ25.4 φ8 2.2 3 8 14.1 36.9 51 16 M3×0.5
深さ3		 φ3.1
　SSSC-102-701 φ27.2 φ10 2.2 3 8 14.1 40.2 54.3 18 M3×0.5
深さ3		 φ3.1
　SSSC-103-701 φ27.2 φ10 2.2 3 8 20.2 53.3 73.5 18 M3×0.5
深さ3		 φ3.1
　SSSC-120-701B φ38.1 φ12 3.5 4 8 19.7 51.5 71.2 24 M3×0.5
深さ4		 φ3.1
　SSSC-121-701B φ34 φ12 3.5 4 11 18 64.4 87.4 24 M3×0.5
深さ4		 φ3.1


　吸引力特性、吸引速度、復帰速度等については弊社営業部までお問合せ下さい。
