オプトセンサー

OS-1, OS-1BW

		OS-1シリーズは、もっともシンプルな形状で使いやすく軽量です。OS-1型はコネクター方式になっており、メンテナンスでも扱いやすいことが特長です。

■　電気仕様 検知方式 光透過型 使用光 赤外線 光質 直流光 定格動作電圧 5.0V 定格消費電流 30.0mA 定格負荷電圧 24.0V 定格負荷電流 100mA 応答速度 4.0msec以下 スイッチング速度 10.0μsec以下 出力動作 遮光時ON 出力回路 NPNオープンコレクター 絶縁抵抗 DC500V 　100MΩ以上 耐電圧 AC500V 　1分間異常のないこと スリット幅 4.8mm スリット深さ 15.0mm 光芒径 2.0φ

■　環境仕様 許容周囲温度 -10℃〜+65℃ 許容周囲湿度 35%〜85% （投光、受光面に露がつかないこと） 保存温度 -20℃ +85℃ ■　その他仕様 検出体材質 遮光できるものすべて可 型別相違点 OS-1型 入出力・ソケット結合方式 OS-1BW型 遮光時OFF型 入出力リード線結合方式

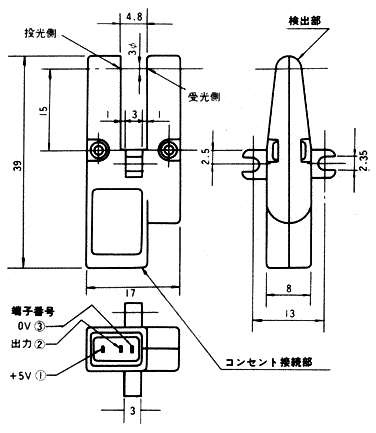

■　寸法図（OS-1)
■　寸法図（OS-1BW)
