オプトセンサー

OS-20, OS-20W-R

				■　電気仕様 検知方式 光透過型 使用光 赤色可視光 光質 直流光 定格動作電圧 12.0V (OS-20W-R, 5.0V±10%) 定格消費電流 20.0mA 定格負荷電圧 24.0V以下 定格負荷電流 100mA (OS-20W-R 80mA) 応答速度 4.0msec以下 スイッチング速度 0.5msec以下 (OS-20W-R 10μsec以下) 動作方式 遮光時ON 出力方式 NPNオープンコレクター 絶縁抵抗 DC500V 　100MΩ以上 耐電圧 AC500V スリット幅 5.0mm スリット深さ 10.0mm 光芒径 2.0φ ケース外観色 黒色 ケース材質 ポリカーポネイト
■　環境仕様 動作温度 -10℃〜+65℃ 許容周囲湿度 35%〜85% 保存温度 -20℃〜+85℃ ■　その他仕様 検出体材質 遮光できるものすべて可 型別相違点 OS-20 入出力・ソケット結合方式 OS-20W-R 入出力リード線結合方式

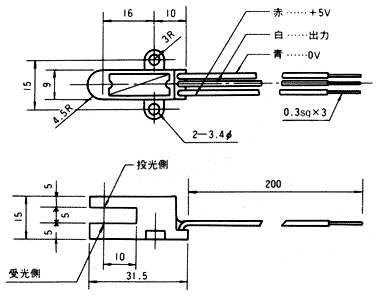

■　寸法図

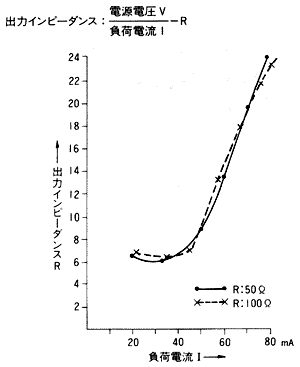

■　負荷電流−抵抗特性

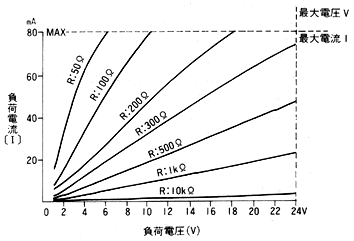

■　負荷電流−負荷電圧特性

負荷電流/抵抗特性と負荷電圧/負荷電流特性について オプトセンサーを採用されるに際して、専用電源を使用し無電圧接点出力により外部制御される場合、特に留意する点はございませんが単体で使用される場合、オプトセンサーは出力側がオープンコレクターになっておりますので出力インピーダンスは負荷電流値により大きく変化いたします。図は当社標準型のOS-20型の場合の電気特性です。
