プル型ソレノイド
SS-061-501C
■

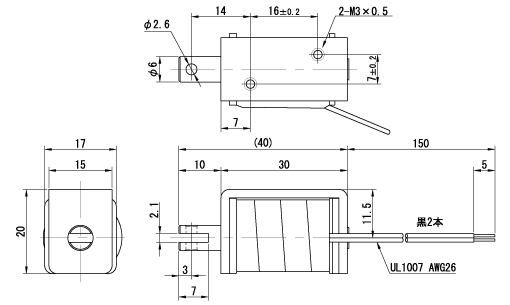

寸法図
■
一般特性
温度上昇
2.5Wで65deg以下
（連続通電）
絶縁特性
DC500Vメガ－50MΩ以上
（常温、常湿）
耐電圧
AC500V 50/60Hz １分間
（常温、常湿）
絶縁階級
A種
（A種以外の絶縁は特注です）
■
定格表
電圧 V
標準（連続）
通電率50%・1/2DUTY（間欠）
通電率25%・1/4DUTY（間欠）
抵抗Ω
電流mA
消費電力W
抵抗Ω
電流mA
消費電力W
抵抗Ω
電流mA
消費電力W
6
14.4
416
約2.5W
7.2
833
約5.0W
3.6
1666
約10.0W
12
57.6
208
28.8
417
14.4
833
24
230
104
115
208
57.5
417
信明電機株式会社
