単安定ラッチング型ソレノイド

 SS-070K-701B




■ 標準コイル表(20%間欠使用)1/5Duty約12W

電圧(V) コイル抵抗(Ω) 電流(mA)
6 3 2000
12 12 1000
24 48 500

■ 通電率による消費電力

5%間欠の場合 48.0W
10%間欠の場合 24.0W
20%間欠の場合 12.0W
50%間欠の場合 4.8W

無励磁保持力 0.4kgf(×9.8N)以上

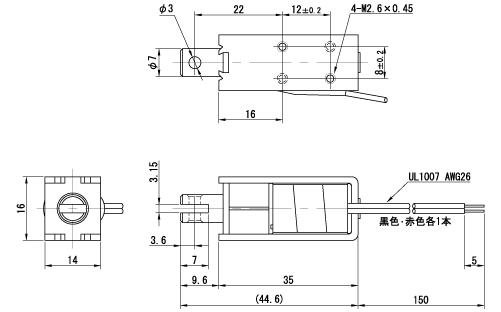

■ 寸法図

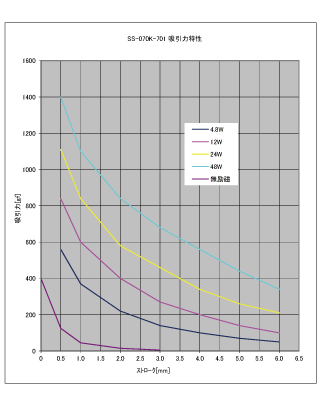

■ 吸引力特性

  この特性は1コイル(2線式)の場合です

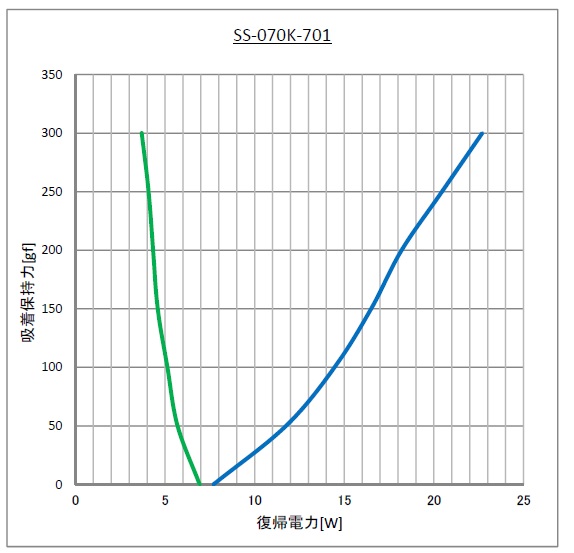

■ 復帰特性

  この特性は1コイル(2線式)の場合です
