単安定ラッチング型ソレノイド

　SS-0717K-701B




■　標準コイル表（20%間欠使用）1/5Duty約12W

電圧(V) コイル抵抗(Ω) 電流(mA)
6 3 2000
12 12 1000
24 48 500

■　通電率による消費電力

5%間欠の場合 48.0W
10%間欠の場合 24.0W
20%間欠の場合 12.0W
50%間欠の場合 4.8W

無励磁保持力　0.4kgf(×9.8N)以上

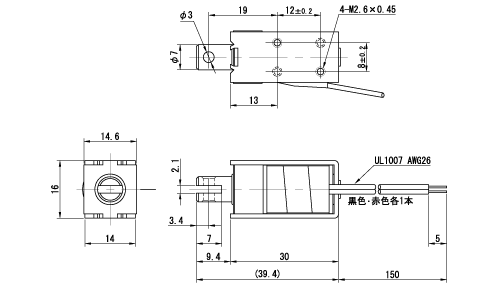

■　寸法図

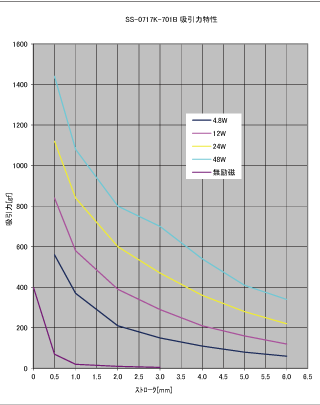

■　吸引力特性
　　この特性は1コイル（２線式）の場合です

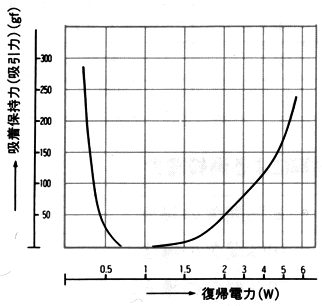

■　復帰特性
　　この特性は1コイル（２線式）の場合です


信明電機株式会社
