双安定ラッチング型ソレノイド

SS-07K-701

		■　標準コイル表（20%間欠使用）1/5Duty約11.6W 電圧(V) コイル抵抗(Ω) 電流(mA) 外部抵抗(Ω) 6 2.3+2.3 1933 1.2 12 9.3+9.3 967 4.8 24 37+37 483 19 ■　通電率による消費電力 5%間欠の場合 46.4W 10%間欠の場合 23.2W 20%間欠の場合 11.6W 50%間欠の場合 4.7W

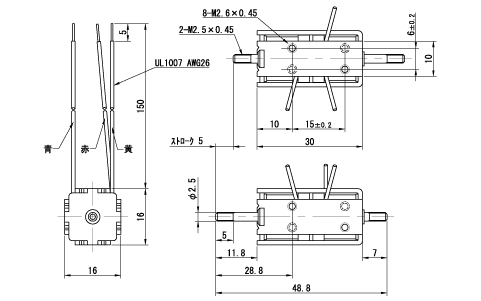

■　寸法図

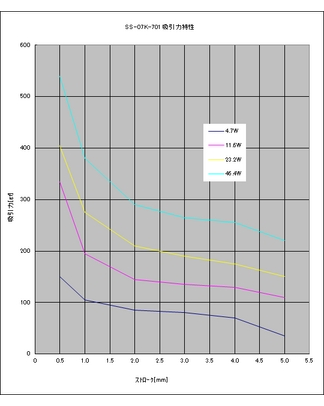

■　吸引力特性（初期値）
	46.4W=1/20 DUTY 23.2W=1/10 DUTY 11.6W=1/5　DUTY 4.7W=1/2 　DUTY
	この特性は２コイル（３線式）の場合です。 無励磁保持力は0.38kgf(×9.8N)以上です。 この特性は一例です。詳しくは弊社まで、お問合せください。

信明電機株式会社
