単安定ラッチング型ソレノイド

　SS-123K-701




■　標準コイル表（20%間欠使用）1/5Duty約30W

電圧(V) コイル抵抗(Ω) 電流(mA)
6 1.2 5000
12 4.8 2500
24 19.2 1250

■　通電率による消費電力

5%間欠の場合 120W
10%間欠の場合 60W
20%間欠の場合 30W
50%間欠の場合 12W

無励磁保持力　3.2kgf(×9.8N)以上

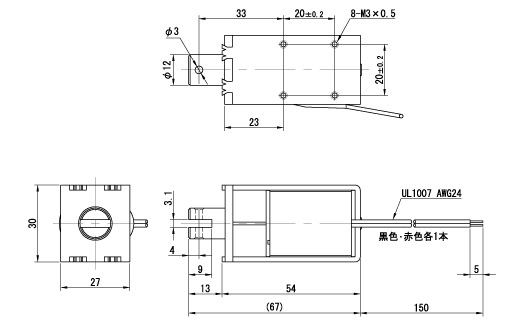

■　寸法図

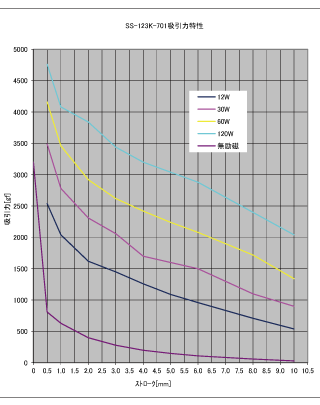

■　吸引力特性
　　この特性は1コイル（２線式）の場合です

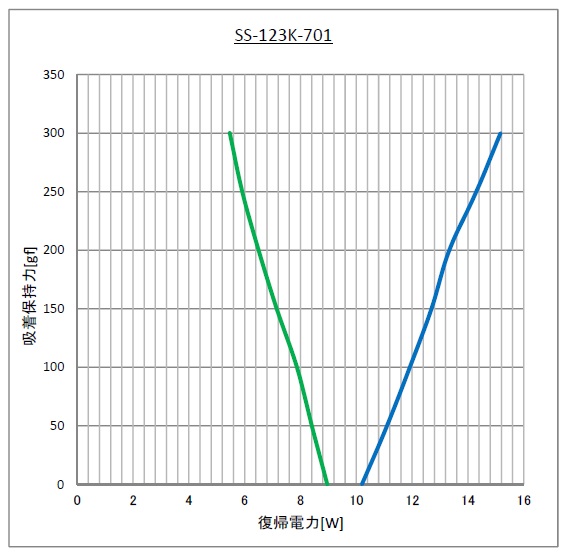

■　復帰特性
　　この特性は1コイル（２線式）の場合です


信明電機株式会社
