プル型 プッシュ型 ソレノイド

　ＤＣソレノイドは電磁エネルギーを機械的な経位変化に置き替えると同時に、質量エネルギーを得ることができるため、自動制御には欠くことのできない電磁部品です。

■　特長

  1. 吸引力が任意に取れる。
    コイル仕様とプランジャー（可動鉄芯）の大きさ、尖端の形状を変えることにより吸引力特性が任意に得られる。
  2. 電気特性が安定している
    励磁電流はＡＣ型ソレノイドと異なりストロークに関係なく一定である。
  3. 高寿命である。
    ブランジャー（可動鉄芯）の表面処理により、磨耗を少なくし寿命を延ばすことができる。
  4. 唸音が出ない。
    ＡＣソレノイドの場合は、吸引時に交流による振動音が有るが、ＤＣソレノイド場合、唸音が全くない。
  5. ＤＣソレノイドは整流回路を通じてＡＣ用として使用することができる。
  6. 消音型に加工ができる。
    ＡＣソレノイドの場合ブランジャー（可動鉄芯）とストッパー（固定鉄芯）とストッパー（固定鉄芯）間に間隔があると、励磁電流が多く流れコイルを破損するおそれがありますが、ＤＣソレノイドの場合全くその心配がない。

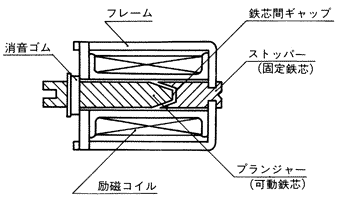

　　　　プルDCソレノイドの構造 　　　　プル消音型ソレノイド構造

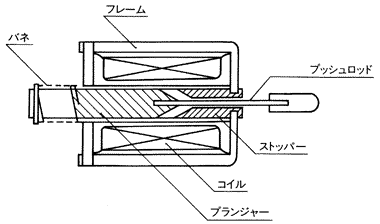

　　　　　　　　　　プッシュ型ソレノイド構造
プッシュ型DCソレノイド
　ソレノイドの機能を必要とする機器が、小型化されつつあるためにソレノイド自身の取り付け面積の縮小と軸トルクの直接動作の必要性から従来のプル方式ソレノイドをプッシュ方式に応用したプッシュ型のソレノイドの需要が最近多くなりました。
　構造は（図）プル型のプランジャーにプッシュロッドを加工し、プランジャーの直接動作を利用したものです。復元はバネ力を使用しますが、必要とする軸トルクの減少を防ぐためバネ力は合理的な計算を必要とします。
　プッシュ型の場合次の条件が必要です。
  1. プッシュロッド（押出し棒）の加工上、プランジャーの外径は６φ以上のソレノイドを選んで下さい。
  2. 軸トルク（プッシュ力）は、必要な吸引力にバネ力を加算します。
  3. プッシュロッドに横力が加わるとソレノイドの吸引に障害が起きますので機器の設計に際して御注意下さい。

■　プル型ソレノイド一覧表
機種名
（詳細資料）		 外形寸法  総重量(単位:ｇ） 各ストロークに対する吸引力（標準仕様）　 　（単位　：　ｇ） ｐｄｆ
資料
W × H × L  ﾌﾟﾗﾝｼﾞｬｰ重量 ２ｍｍ ４ｍｍ ６ｍｍ ８ｍｍ １０ｍｍ １５ｍｍ ２０ｍｍ
SS-040-701C 10×10×20 10
1		 8 ― ― ― ― ― ―
SS-043-501C 8×14×41 20
2 		 25 4 ― ― ― ― ―
SS-052-501B 10×15×31  40
8		 50 15 ― ― ― ― ―
SS-053-501C 12×12×30  19
2		 45 13 ― ― ― ― ―
SS-060-701C 12×17×20  25
6		 35 14 ― ― ― ― ―
SS-061-501C 15×20×30  52
8		 140 60 ― ― ― ― ―
SS-062-501C 13.5×20×40  50
9		 140 60 ― ― ― ― ―
SS-067-701 16×20×25.5 30
7 		 90 60 13 ― ― ― ―
SS-0611-701 16×20×28.5  30
7		 110 80 30 ― ― ― ―
SS-06L-701B 12×17×27  30
10		 50 30 12 ― ― ― ―
SS-070-501C 14×16×30  38
12		 70 25 13 ― ― ― ―
SS-071-701B 18×23×30 50
3 		 190 70 ― ― ― ― ―
SS-072-401B 22×25×26 60
3 		 240 120 70 ― ― ― ―
SS-073-501B 13×17×29  21
4		 60 20 ― ― ― ― ―
SS-075-701B 15×20×55 71
15.3		 180 160 140 ― ― ― ―
SS-081-501 21×26×37  96
13		 310 140 70 40 ― ― ―
SS-082-501B 24×29×29  100
13		 330 130 60 30 ― ― ―
SS-085-705B 20×24×40.5  80
8		 350 190 100 50 ― ― ―
SS-086-402 22×25×27  85
12		 200 80 45 15 ― ― ―
SS-087-501 16×19.5×38  60
8		 170 70 30 15 ― ― ―
SS-091-501C 19×23×46.5  100
20		 370 170 90 50 ― ― ―
SS-100-702B 30×34×50  235
28		 850 450 280 170 110 ― ―
SS-101-701 20×26×28 74
14 		 120 70 ― ― ― ― ―
SS-102-501 24×29×40  138
25		 500 230 120 70 40 ― ―
SS-103-501 27×30×54  195
35		 850 450 280 170 110 ― ―
SS-104-501B 24×29×29  100
17		 300 140 70 35 ― ― ―
SS-107-501B 20×28×44 160
30 		 480 220 130 80 ― ― ―
SS-120-401B 36×40×50  325
42		 1500 1020 690 470 340 140 ―
SS-121-701C 30×38×64.5 357
53 		 1600 1100 700 500 280 170 ―
SS-123-401B 27×30×54 200
40 		 1000 550 350 230 170 ― ―
SS-140-401B 40×46×91  850
95		 2250 2000 1750 1600 1300 750 ―
SS-160-701 48×52×60  650
95		 3700 2100 1250 950 650 480 170
SS-163-501C 41×48.8×50.4 450
70 		 2150 1350 750 550 360 ― ―

注意
  1. 上記表の吸引力は概略ですので各ＤＣソレノイドの詳細を参考にするか、もしくは当社営業までお問い合わせください。
  2. 上記表の吸引力は標準品（連続定格）の値です。通電率が５０％以下の場合は詳細資料を参考にして下さい。
  3. ストローク１ｍｍ以下の吸引力特性についてはお問い合わせください。
  4. 上記の外形寸法はプランジャーを除いた寸法です。全体図については詳細資料を参考にして下さい。
　　　特注も承っておりますので、当社営業部へお問い合わせください。

■　プッシュ型ソレノイド

　　　特注品になりますのでお問い合わせください。
