ラッチング型ソレノイド

　ラッチングソレノイドは、永久磁石を磁気回路に使用し吸着状態での保持は永久磁石の吸着力で行う省エネルギー型のソレノイドです。

■　特長

  1. ラッチング型は、パルス電圧を印加させるだけで吸引及び復帰をし保持のための電力の供給は不要なための省エネルギー型です。単安定型の復帰は、復帰バネでもどします。
  2. 常時通電する必要がないためコイルの温度上昇（発熱）がありません。
  3. 大きな吸引力が得られます。
  4. 停電、給電停止等の無通電状態が発生しても吸着状態を維持しているため、ロック機構等に使用する場合、安全性が高まります。

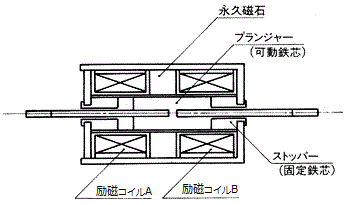

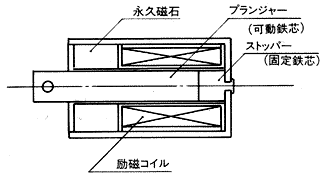

　　単安定型 　　双安定型

ラッチング型ソレノイド 動作説明

■　ラッチングソレノイド一覧表

　　　　機種別吸引力保証値一覧表

双安定型ラッチングソレノイド
機種名
(詳細資料）		 外形寸法 標準仕様 消費電力 ストローク　 無励磁保持力
Ｗ×Ｈ×Ｌ ２ｍｍ ４ｍｍ ５ｍｍ ５．５ｍｍ
SS-07K-701 16×16×30 1/5ｄｕｔｙ 11.6Ｗ 145 130 110 ― 0.38ｋｇｆ以上
SS-093K-701 25×25×31.2 1/5ｄｕｔｙ 17.5Ｗ 440 425 ― 300 0.8ｋｇｆ以上
SS-1019K-710 25×25×44.1 1/5ｄｕｔｙ 28Ｗ 940 840 820 ― 1.5ｋｇｆ以上

単安定型ラッチングソレノイド
機種名
（詳細資料）		 外形寸法 標準仕様 消費電力 ストローク　 無励磁保持力
Ｗ×Ｈ×Ｌ ２ｍｍ ４ｍｍ ６ｍｍ ８ｍｍ
SS-070K-701 14×16×35 1/5ｄｕｔｙ 12Ｗ 400 200 100 ― 0.4ｋｇｆ以上
SS-0717K-701B 14×16×30 1/5ｄｕｔｙ 12Ｗ 390 210 120 ― 0.4Ｋｇｆ以上
SS-1017K-701 20×26×34.8 1/5ｄｕｔｙ 15Ｗ 1000 600 380 230 1.4ｋｇｆ以上
SS-122K-710 24×29×41.2 1/5ｄｕｔｙ 25Ｗ 1920 1000 1020 650 2.5ｋｇｆ以上
SS-123K-701 27×30×54 1/5ｄｕｔｙ 30Ｗ 2310 1700 1500 1100 3.2Ｋｇｆ以上

注意
  1. 上記表の吸引力は保証値ですので、詳細は各ソレノイドの資料を参考にするか、もしくは当社営業までお問い合わせください。
  2. 上記表の吸引力は標準品（通電率２０％）の値です。それ以外の場合は詳細を参考にして下さい。
  3. ストローク１ｍｍ以下の吸引力特性についてはお問い合わせください。
  4. 上記の外形寸法はプランジャーを除いた寸法です。全体図については詳細を参考にして下さい。
  5. 単安定型ラッチングの復帰特性に関しては各ソレノイドの資料を参考にして下さい。
